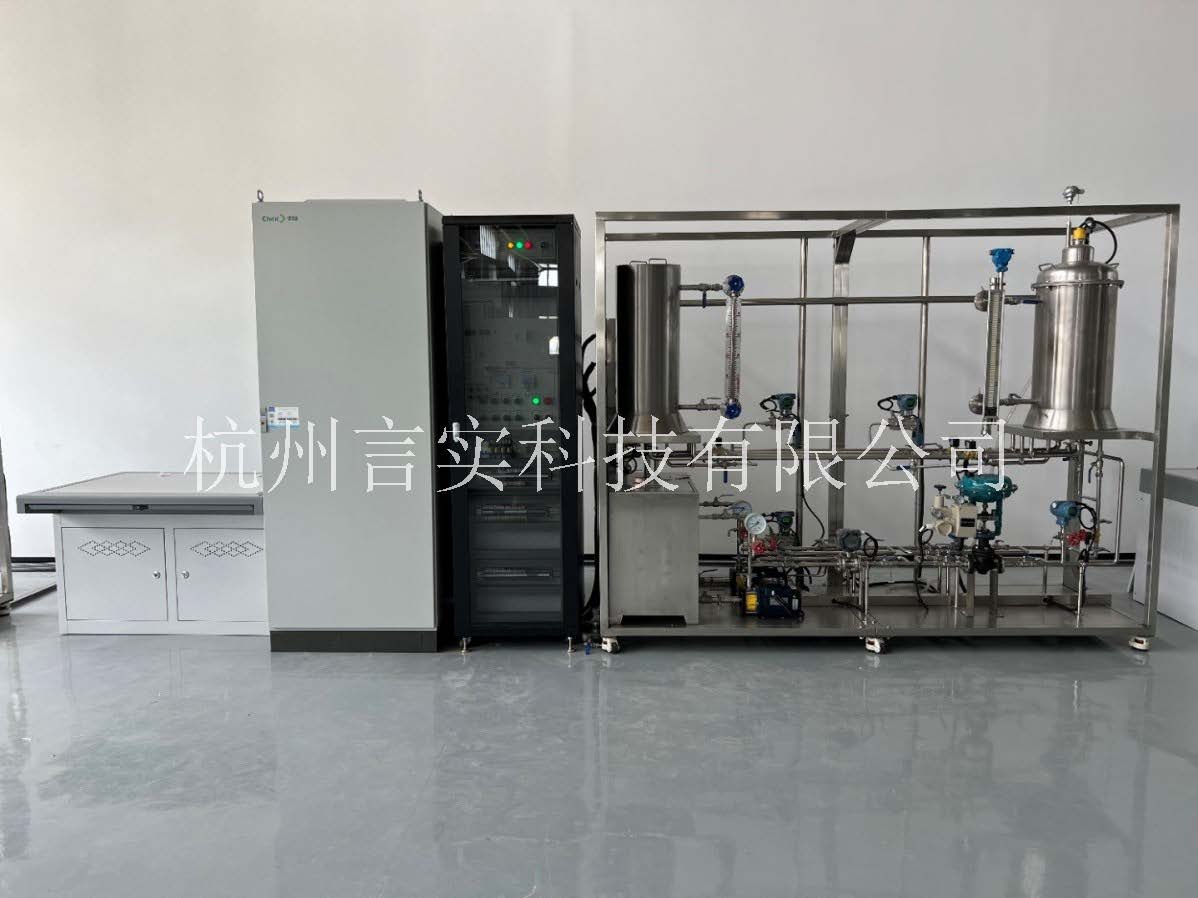

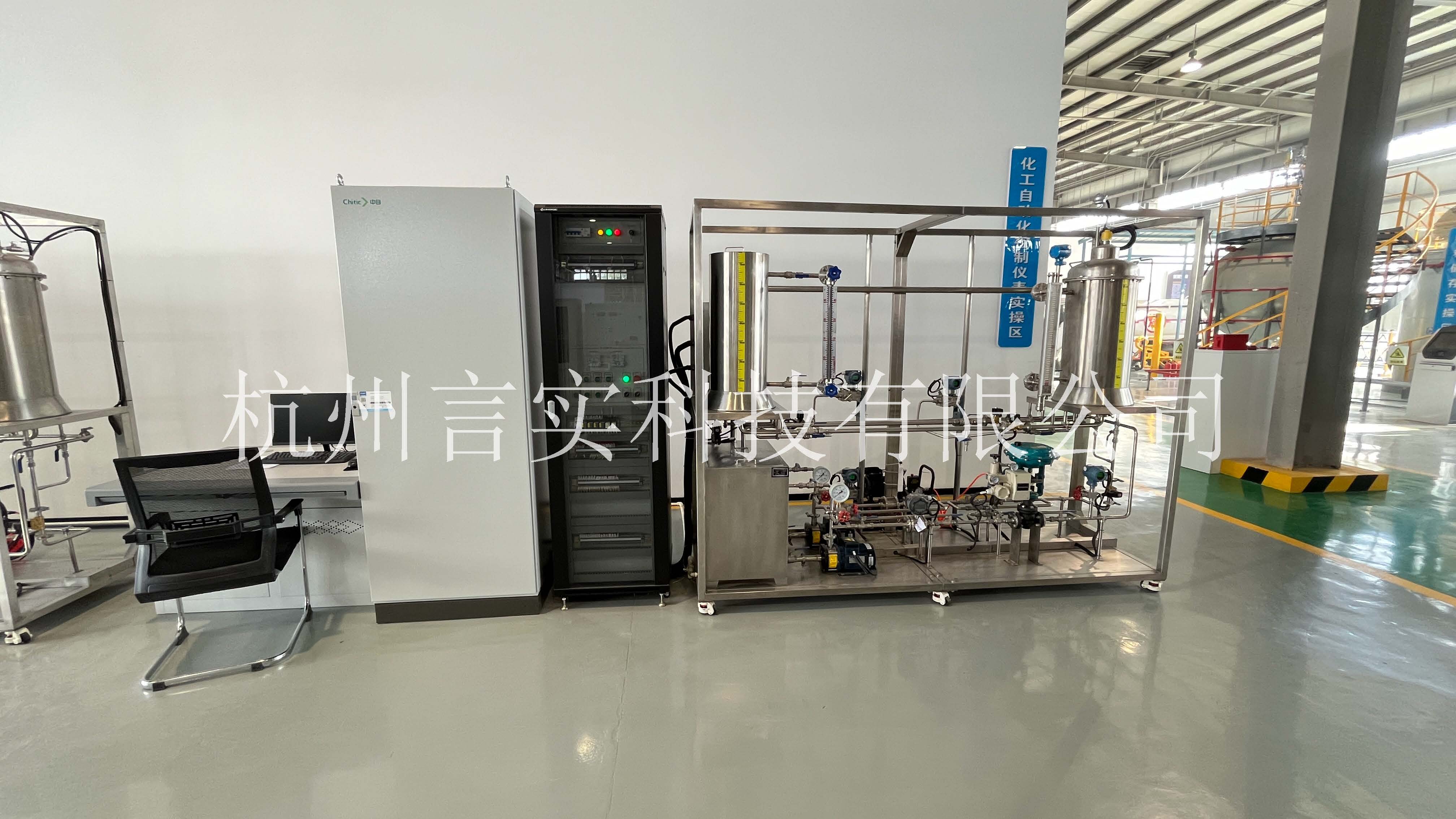

HDU9000-5装置系统为仪表维建工项目大赛支持设备，系统集中了两套相互独立的复杂串级系统，配套ECS-700 DCS节造系统节造，由DCS及软件节造的方式切换分歧的运行回路，从而实现分歧的实训或较量工作，这样能够在有限的功夫和空间内，实现多种的实训/较量组合，查核了选手对现场仪表调校和自动化系统运行的综合运维和保险能力。最终使用专业组态软件，通过DCS节造实现串级节造系统的开车、安全运杏注参数整定等现场操作能力。

节造对象选取了盛开式的结构，即所有的设备均可拆、可装、可调、可操作、可运行，可能实现从单一到复杂、从经典到现代的节造战术，以适应各级、各类培训与技术较量需要。除了内置两套复杂串级较量系统以表，还能够凭据分歧的节造规划组态组成分歧的，从单一到复杂的10多种节造及实训系统。并能够在仪表使用配置、仪表安装点、以及配电箱中的接线端子上设置故障点，训练及查核现实操作及系统运行中故障分析诊断、排除维建的真实能力。着沉培训学员的技术把握以及着手能力，达到造就拥有关键岗位运行保险能力和拓展创新型技术人才的主张。将大赛项目与讲授实训集成为一体，实现了“仪器仪表维建工”职业培训与较量设备的专业化发展。

实训装置中的推算机是用来对DCS进行编程显示，使用内置组态软件对系统进行监控和信息处置、贮存等，可实时显示设备状态，现场节造工艺流程；凭据实训或查核要求在组态界面选择节造类型，设置PID整定参数，显示调节参数成效，整定曲线自动绘造，最终达到不变运行的状态。

实训装置职能介绍：

实训装置依照大赛要求可从参数抽定—识图装置--仪表接线--相互查线—裁判确认--参数设置—仪表调校—回路测试—故障诊断--维建守护--系吐洫校—参数整定—不变运行--填写汇报的多项技术训练及较量。具体实现的实训及较量的重要内容如下:

1、独立实现液位罐和加热釜串级等复杂节造项主张故障诊断及维建、安全联锁、回路调试、系统投运与参数整定；

2、可实现对工艺系统所有仪表、部件、管路、动力信号等，都可按图拆卸与识图装置训练查核；

3、纯熟把握DCS节造技术，并实现复杂节造系统的操作运行；

4、节造软件内置系统的组态节造图，通过参数设定进行工艺系统的安全投运，自动绘造输出整定曲线，并可调出瞬时与汗青曲线，对比分析；

5、可能在液位罐和加热釜两个现场变送器上实现液位迁徙量的正确调整；差压变送器的投运（变送器装置、三阀组操作），零点迁徙与调校；

6、可能实现阀门定位器装置与调试，并与气动薄膜调节阀实现联校；

7、可能在液位罐和加热釜复杂节造现场实现上限、下限报警的正确调整；设备的回路测试及故障排除，实现联锁设置；

8、配有安全仪表联锁系统，拥有故障自诊断情况职能,垂危停车；

9、支持节造对象的二次开发编程，提升组态软件的综合利用能力；

10、节造对象选取了盛开式的结构，即所有的设备均可拆、可装、可调、可操作、可运行，可能实现从单一到复杂、从经典到现代的节造战术，以适应各级、各类培训与技术较量需要。

11、本系统还能够满足仪器仪表维建工、化工仪表维建工、工业仪表自动化、工业节造等企业中有关专业培训的需要。它将陆续性工业出产过程中常见的容器（罐、釜、塔）管路、泵、法兰、阀门等设备微缩、集成；共同自动丈量、参数节造能够对典型的物理参数（液位、流量）等进行丈量、显示、反馈，从而实现系统的自动节造。
