CRZSX-A传热单元操作实训装置
功夫：2024-09-05 10:48:51 浏览次数：280
1、装置职能
（1）相识换热器换热的道理、意识各类传热设备的结构和特点、相识流化床的工作流程。
（2）意识传热装置流程及各传感检测的地位、作用，各显示仪表的作用等。
（3）把握传热设备的根基操作、调节步骤、相识影响传热的重要影响成分。
（4）把握换热系数k推算步骤及意思。
（5）相识逆流、顺流对换热成效的影响。
（6）相识挡流板的作用及强化传热的蹊径。
（7）学会做好开车前的筹备工作。
（8）正？，按要求操作调节到指定数值。
（9）能正确使用设备、仪表，实时进行设备、仪器、仪表的守护与保养。
（10）能把握现代信息技术治理能力，利用推算机对现场数据进行采集、监控。
（11）正确填写出产纪录，实时辰析各类数据。
（12）正常停车。
（13）能进行故障点的排除工作，故障点（气堵、水堵）。
（14）相识把握工业现场出产安全知识。
2、重要配置

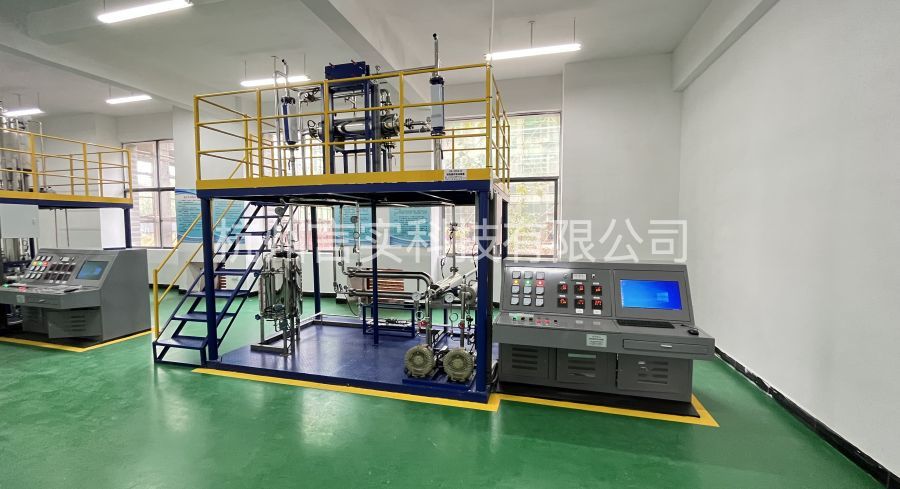

（1）设备框架：整机选取钢质装置框架（两层设计，一层平面方便操作、检建、出入，二层有安全斜梯通上并有护栏、防滑斑纹板），防锈红丹底漆，喷烤漆处置。
（2）机械设备配置：列管换热器、套管换热器、蒸汽产生器、热空气加热器、从属管路及阀门。
（3）动力输送设备：1#鼓风机、2#鼓风机。
（4）检测配置：配置温度、压力、流量、液位等检测仪表。
（5）当场智能仪表电器节造台：钢质喷塑琴式结构当场仪表电器操作台，内装置漏电；た掌亍⒌缌餍吐┑绫；て鞒浞炙伎既松戆踩；；同时每一组强电输出都有旋钮开关节造，保障设备安全，操作节造便捷；装有分相批示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。
（6）操作怨鼐上位监控推算机：品牌电脑、i5或以上的处置器、8G内存、1000G硬盘、 USB光电键鼠、22”液晶显示器。
3、电气节造柜职能及组成
电气节造柜选取工业节造机柜，能对对象设备节造，蕴含对象设备的3个三相380V750W风机、1个单相220V3kW加热管、1个单相220V2kW空压机、6个单相220V电磁阀节造。电气节造柜根基组成如下：
（1）机柜：工业节造机柜：高*宽*深：2100*800*600mm，1台；
（2）空气开关：4P，40A，配套漏电；て，1个；3P，32A，1个；2P，16A，1个；
（3）电压表：6L2，0~450V，7个；6L2，0~250V，1个；
（4）电流表：6L2，5A，1个；
（5）旋钮开关：2？サ，1个；3档6？サ，6个；
（6）带灯启动按钮：1？サ，带绿灯，供电220V，7个；
（7）带灯终场按钮：1？サ，带绿灯，供电220V，7个；
（8）批示灯：绿色，供电220V，5个；红色，供电220V，1个；黄色，供电220V，1个；
（9）互换接触器：18A，6个；
（10）闪光报警仪:8路报警信号输入，带声光提醒，带消音及试验接口，1台；
（11）端子排、导轨、线槽、导线等柜内配件，1套。
4、软件运行环境
（1）MCGS软件运行环境：操作系统：win10；显示器分辨率：1080P（1920*1080）；
（2）DCS监控软件运行环境：操作系统：win10；显示器分辨率：1080P（1920*1080）；
（3）数据处置软件运行环境：操作系统：win10；显示器分辨率：1080P（1920*1080）。
5、监控及数据处置软件职能
软件满足装置在线监控及数据处置要求，能对现有装置进行监控，并能进行数据处置，能实现传热操作实训、总传热系数测定尝试、三种换热器传热系统对比等尝试，有流量节造、汗青数据、汗青曲线等职能。软件蕴含如下软件：
（1）MCGS监控软件进行监控；
（2）DCS监控软件进行监控；
（3）数据处置软件进行数据处置。
