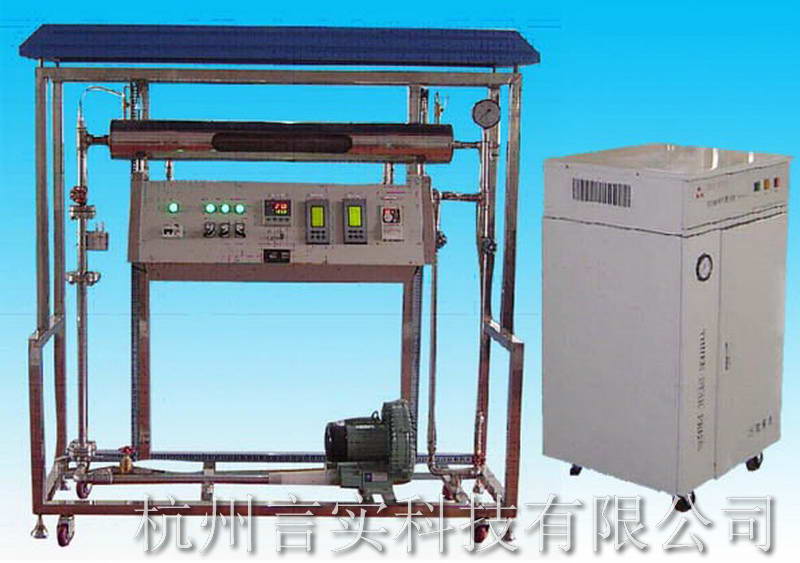

系统组成：
传热系数测定尝试装置由传热系数测定尝试装置尝试对象，全自动蒸汽产生器、传热系数测定尝试装置智能仪表上位节造系统节造箱、及上位节造系统及数据处置软件四部门组成。
装置职能：
1.通过对本换热器的尝试钻研，能够把握间壁套管式换热器对流传热系数的测定步骤，加深对其概想和影响成分的理解。并利用线性回归分析步骤，确定关联式Nu=ARemPr0.4中常数A、m的值。
2.体现重要热阻侧流体流速的扭转对总传热速度的影响。
3.以空气和水蒸汽为介质，选取水蒸气-空气换热系统，对流换热的单一套管换热器。通过观察视窗，学生可能观察蒸汽在换热管表壁冷凝景象。
4.温度选取高精度进口贴片式精微Pt100+智能巡检纪录仪丈量，响应速度快而正确。学生在操作中相识选取数字化仪表，推算机进行数据采集、过程节造的根基道理和过程。
装置特点：
1.数据不变，用图解法求得的回归式与经验公式很靠近。
2.蒸汽源选取工业化全自动蒸汽产生器（6KW），气源不变、操作方便。
3.传热管路选取管路法兰联接，不只密封机能好，并且拆装方便。
技术指标：
空气-蒸汽系统，紫铜管表径：θ20mm，内径：θ17mm
空气流量：0-30m3/h，加热功率：6KW
设备表形尺寸：1630×550×1850mm
