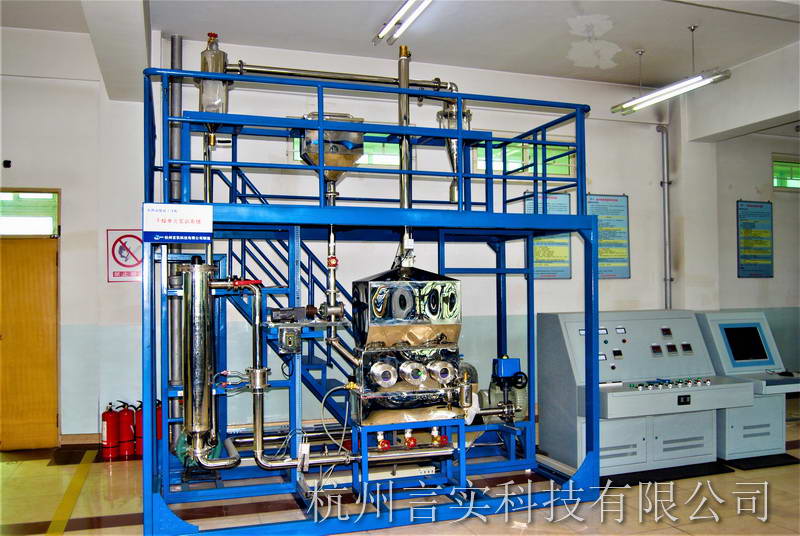

系统组成：
系统框架：钢质喷塑框架、两层设计、设计有安全楼梯、安全护栏、防滑板等。
系统静设备：不锈钢卧式流化床、空气加热器、旋风分离器、布袋除尘器等。
系统动设备：旋涡风机、空气压缩机、不锈钢加热管等。
检测传感器：涡轮流量计、转子流量计、孔板流量计、PT100热电阻温度传感变送器等。
执行机构：三相可控硅调压？椤⒌绱欧У。
节造柜系统：工业琴式盘台节造柜、带嵌入式电脑工位。
软件系统：实训操作监控软件、配套尝试领导书、三维仿真操作查核软件。
装置职能：
1.可能体现常压流化床干燥器的机关和操作步骤；
2.测定在恒定干燥前提（即热空气温度、湿度、流速不变）下的湿物料干燥速度曲线；
3.测定该物料在恒定干燥前提下的临界湿含量；
4.可能在尝试中让学生学会有关参数丈量和节造仪器的使用步骤。
5.选取流化床干燥器，以热空气为干燥介质，以水为湿分。测定固体颗粒物料（硅胶球形颗粒）恒定干燥前提下湿物料干燥曲线和干燥速度曲线，以及临界点和临界湿含量。
6.通过尝试把握对流干燥的尝试钻研步骤，观察流化床运行的演示尝试。相识流化床干燥器的重要结构与流程，以及流态化干燥过程的各类性状，并进而加深对干燥过程道理的理解。
7.测定气固系统流化床层压降与气体流速的关系，测定临界气体流速，进行旋风分离器的演示尝试、熟悉布袋式除尘器工作道理。
8.对流化床干燥单元的操作实训：开车筹备、开车、正常操作、停车、变乱处置、设备守护的实训操作。
装置特点：
1.自动化：选取压差传感器、温度检测元件等一次检测仪表，实现推算机自动在线数据采集、存储和节造；用床层压差来批示湿物料的失水量，预防了在干燥过程中需不休取样分析所带来的麻烦。
2.数字化：选取数显仪表来显示丈量参数，如床层温度、床层压差与功夫的关系等。
3.幼型化：装置既不失工程概想，占地又不大。
4.美观化：装置布局合理，管路选取不锈钢造作，装置自成一体形成柜式推车。
5.在流化床干燥器入口，选取可控硅调相电加热器加热空气。
6.所有不锈钢设备均进行不锈钢精密抛光处置，体现整个装置的工艺美满性。
7.系统检测节造仪表带RS－485通讯接口，系统既可工作在仪表手动模式下，也可工作在在线自动节造模式下。自动节造模式下的工作界面成立在工控组态软件平台上，界面敦睦、丰硕。
8.配套尝试仿真软件及数据处置软件，仿真平台操作与实物操作高度一致，可能使学生提前熟悉尝试设备，提高招手能力。
技术指标：
工作电源：三相五线380V±5% 50Hz
表形尺寸：3700×2000×3500mm
塔径 节造柜：1650×1000×1300mm
整机容量：＜3KVA
项目 | 根基理论及专业课程的尝试讲授 |
尝试讲授 | 1、选取流化床干燥器，以热空气为干燥介质，以水为湿分。测定固体颗粒物料（硅胶球形颗粒）恒定干燥前提下湿物料干燥曲线和干燥速度曲线，以及临界点和临界湿含量； 2、通过尝试把握对流干燥的尝试钻研步骤，观察流化床运行的演示尝试。相识流化床干燥器的重要结构与流程，以及流态化干燥过程的各类性状，并进而加深对干燥过程道理的理解； 3、测定气固系统流化床层压降与气体流速的关系，测定临界气体流速；进行旋风分离器的演示尝试、熟悉布袋式除尘器工作道理。 |
操作实训职能 | 操作实训内容 |
开车筹备 | 1、流程图的识读； 2、熟悉现场装置及重要设备、仪表、阀门的位号、职能、工作道理和使用步骤； 3、依照要求造订操作规划； 4、公用工程的引入（水、电）并确保正常； 5、原料（被干燥物料）的筹备（原料的配造以及含水量的测定）； 6、查抄流程中各管线、阀门是否处于正？底刺； 7、装置上电，查抄各仪表状态是否正常；动设备试车。 |
开车 | 1、按正确的开车步骤开车； 2、凭据指令调进料、空气流量、温度、压力到指定值。 |
正常操作 | 1、能按指令扭转进料、空气流量、操作温度等参数到指定值； 2、依照要求放哨各温度、压力、流量值并做好纪录；能实时判断各指标否正常； 3、观察正常操作中原料的变动情况以及流化床的操作情况并确认，指出可能影响其操作的成分； 4、依照要求放哨动设备（鼓风机、引风机、进料器）的运行情况，确认并做好纪录； 5、产品（被干燥后的物料）的采出及产品含水量的测定 6、能测定干燥速度曲线。 |
停车 | 1、按正常的停车步骤停车； 2、查抄停车后各设备、阀门的状态，确认后做好纪录。 |
变乱处置 | 1、会观察、分析因空气流量过大或过幼引起的系统操作异常并复原至正常操作状态； 2、会观察、分析因加热介质（电加热预热器）加热电压过大或过幼引起的异常景象并复原至正常操作状态。 |
设备守护 | 1、鼓风机的开、停正常操作及日常守护； 2、进料器的开、停、正常操作及日常守护； 3、内热式流化床的机关、工作道理、正常操作及守护； 4、板翅式换热器的机关、工作道理、正常操作及守护； 5、旋风分离器的机关、工作道理、正常操作及守护； 6、布袋除尘器的机关、工作道理、正常操作及守护； 7、重要阀门（空气流量调节、电加热预热器加热电压调节）的地位、类型是、机关、工作道理、正常操作及守护； 8、温度、流量、压力传感器的丈量道理；温度、压力显示仪表及流量节造仪表使用； 9、水分测定仪的丈量道理、正常使用及日常守护。 |
节造仪表 | 1、温度、流量、压力传感器的丈量道理；温度、压力显示仪表及流量节造仪表使用； 2、水分测定仪的丈量道理、正常使用及日常守护。 |
监控软件 | 1、上位组态监控平台软件的熟悉、相识及使用。 |
