系统组成：
系统框架：钢质喷塑框架、两层设计、设计有安全楼梯、安全护栏、防滑板等 。
系统静设备：不锈钢蒸馏釜、不锈钢中和反映釜、换热器、导扰淄膨胀槽、原料槽、产品槽、导扰淄变乱罐、凝液网络罐等 。
系统动设备：原料液泵、冷却水泵、产品输送泵、搅拌电机、加热管等 。
检测传感器：压力变送器、指针压力表、玻璃转子流量计、涡轮流量计、温度传感器等 。
执行机构：三相可控硅调压？椤⒈淦灯鞯 。
节造柜系统：工业琴式盘台节造柜、带嵌入式电脑工位 。
软件系统：实训操作监控软件、配套尝试领导书、三维仿真操作查核软件 。

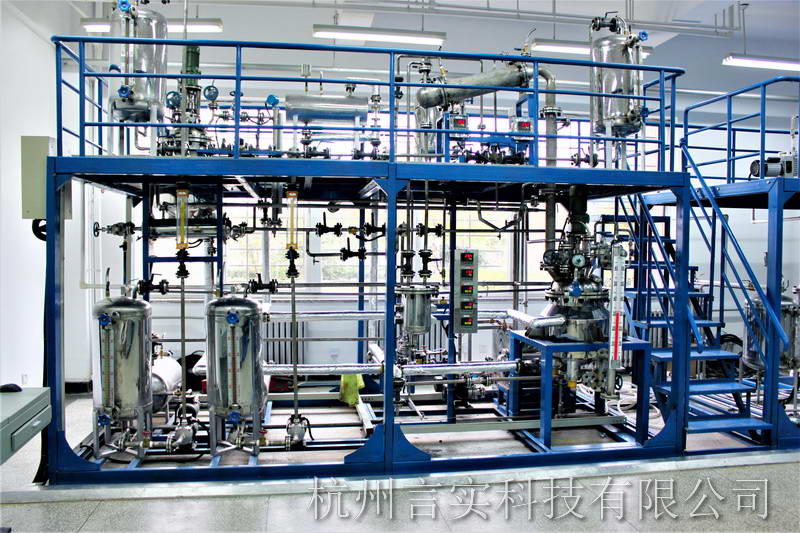

系统由间歇反映釜实训设备对象（由一台蒸馏搅拌反映釜和一台中和釜组成，两釜可单独成系统工作，通过压缩氮气输送相互倒料，反映釜选取间歇反映工作方式） ；钢质装置框架（两层设计，一层平面方便操作、检建、出入，二层有安全斜梯通上并有护栏、防滑斑纹板） ；当场仪表电器操作台 ；倾角嵌入式当场推算机节造台 ；当场智能仪表节造上位监控软件（以工控组态软件为平台） ；表置配套设备（氮气冈炜）等组成 。
装置职能：
1.蒸馏反映及中和釜操作实训：原料配料加料操作 ；高位槽进料操作 ；后处置（中和）液配料加料操作 ；水浴温度节造操作、反映节造操作 ；搅拌器操作 ；反映回流操作 ；物料出料操作等 。
2.能够进行离心汞的开停车及流量调节操作，反映压力调节操作 。
3.对反映釜单元的操作实训：开车筹备、开车、正常操作、停车、变乱处置、设备守护的实训操作 。
装置特点：
1.反映釜选取工业尺度压力反映釜 。
2.两台反映釜即可单独成系统工作，也可串联工作，一台作为搅拌中和反映釜：不锈钢50 L，高径比为1：1.2（不配置竖式分馏柱、竖式冷凝器、卧式冷凝器，耐压0.6Mpa、夹套加热方式为电加热导扰淄加热方式） ；一台作为蒸馏反映釜：不锈钢50 L，高径比别离为1：2（配置竖式分馏柱、竖式冷凝器、卧式冷凝器，耐压0.6MPa、夹套加热方式为电加热导扰淄加热方式） 。
蒸馏反映釜系统
蒸馏反映釜为过程工业中常见的带搅拌釜式反映器系统（CSTR），属于间歇反映过程，反映器为尺度盆头釜 。反映过程为A、B、C三种物料在反映釜中经夹套蒸汽参与适度的热量后，将产生复杂的化学反映，产生反映最终产品D及其副产品 。其工艺流程图见附件一：PLC和DCS节造典型化工流程过程节造综合实训对象系吐澉程图 。
釜式反映器（CSTR）是化工过程中常见的单元操作 。本系统反映釜选取间歇反映工作方式，反映釜夹套带有电加热器，导扰淄夹套加热 。系统选取自带的幼循环导扰淄加热系统，夹套带有电加热器工作） 。
中和釜实训系统
中和釜实训系统同反映釜实训系统机械结构及节造系统都一样，分歧之处是：没有配套的竖式冷凝器、卧式冷凝器 。
反映釜检测节造系统
中和釜/蒸馏釜各有一套下列检测节造系统
1.釜内胆温度节造：热电偶+可控硅移向调压器
2.釜夹套温度节造：热电偶+可控硅移向调压器
3.2个高位槽流量节造：转子轮流量计
4.2个高位槽流量节造：法兰式可变色液位计
5.釜内胆液位节造：磁翻板液位计（带4-20MA远传信号及高底位报警）
6.釜内胆压力检测：压力变送器+压力定值调节阀
7.釜搅拌器转速节造：转速传感器+1个变频器
8.釜内胆冷却盘管流量节造：涡轮+变频器
9.釜内胆第三种反映物料节造：柱塞计量泵
装置主管路上的衔接根基上选取法兰衔接 。
技术指标：
工作电源：三相五线380V±5% 50Hz
表形尺寸：4800×2000×3900mm
节造柜：1650×1000×1300mm
整机容量：＜14KVA
项目 | 操作实训内容 |
开车筹备 | 1、工艺流程图的识读与表述 ； 2、熟悉现场装置及重要设备、仪表、阀门的位号、职能、工作道理和使用步骤 ； 3、依照要求造订操作规划 ； 4、查抄流程中各设备、管线、阀门是否处于正？底刺 ； 5、引入公用工程（水、电、油）并确保正常 ； 6、装置上电，查抄各仪表状态是否正常 ；动设备试车 。 |
开车 | 1、按正确的开车步骤开车，调节原料流量、温度、压力、搅拌转速到指定值 ； 2、能执行换热器的切换操作 。 |
正常操作 | 1、依照指令扭转原料流量、温度、压力、液位、转速等操作参数到指定值并成立正常操作 ； 2、依照要求放哨各流量、温度、压力、液位、转速等操作参数并做好纪录，能实时判断各指标否正常 ； 3、依照要求放哨动设备（离心泵、计量泵）的运行情况，确认并做好纪录 ； 4、观察正常操作时反映釜的操作情况，并指出可能影响其正常操作的成分 ； 5、能按正常操作进行间歇反映的进、出料操作 ； 6、能依照分歧要求进行夹套、盘管、表冷却器等的换热切换 ； 7、能依照分歧要求进行夹套、电加热等的切换操作 。 |
停车 | 1、按正常的停车步骤停车 ； 2、查抄停车后各设备、阀门的状态，确认后做好纪录 。 |
变乱处置 | 1、能通过对操作参数的观察、分析相识反映釜的操作情况，在扭转某些参数的情况下能及使对系统作出调整，使反映正常进行 ； 2、能对分歧的节造方式进行切换，并使系统复原不变操作 ； 3、能判断引起操作异常的原因并作出相应的处置使系统复原不变操作 。 |
设备守护 | 1、离心泵、计量泵的开、停、正常操作及日常守护 ； 2、换热器的机关、工作道理、正常操作及守护 ； 3、重要阀门（电动调节阀，电磁阀，减压阀、背压阀、疏水阀）的地位、类型、机关、工作道理、正常操作及守护 ； 4、各类温度、流量、压力、液位传感器的丈量道理 ；温度、压力、液位显示仪表及流量节造仪表的正常使用 ； 5、分歧大局搅拌器的结构、道理、及操作方式 。 |
节造仪表 | 1、温度、流量、压力传感器的丈量道理 ；温度、压力显示仪表及流量节造仪表的正常使用 ； 2、节造执行装置调压器、电动调节阀、变频器的正常使用 ； 3、相识反映釜节造时必要检测及节造的参数、检测地位、检测传感器及节造步骤 。 |
监控软件 | 1、上位监控平台软件的熟悉、相识及使用 。 |
DCS中控系统利用 | DCS集散节造系统操作技术培训 。 |
