系统组成：

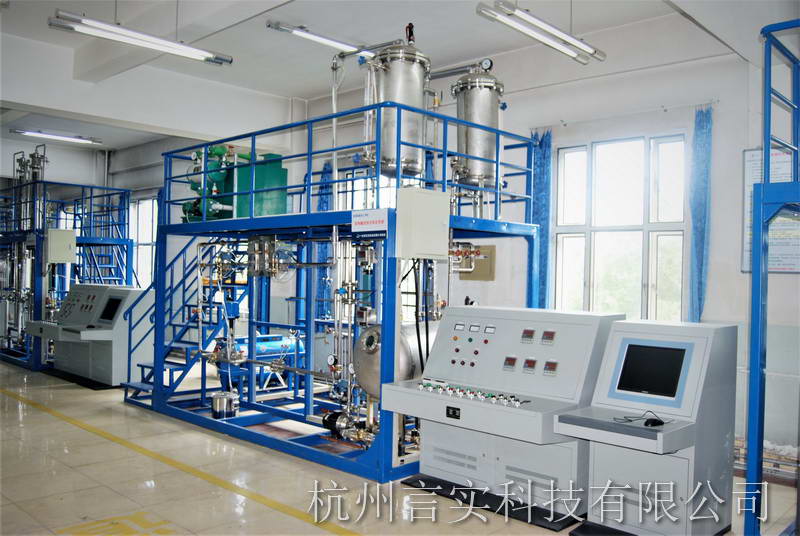

1.设备框架：3700×2000×3600mm整机选取钢质装置框架（两层设计，一层平面方便操作、检建、出入，二层有安全斜梯通上并有护栏、防滑斑纹板），防锈红丹底漆，喷烤漆处置。
2.流体输送单元实训装置培训单元｛液体输送岗位（压力输送，双离心泵串/并联及互锁联动、旋涡泵、输送）；真空泵输送岗位；阻力测定岗位；离心泵个性及管路个性测定岗位；压缩气/液混合输送岗位；过程节造液位、流量、压力节造岗位｝。
3.机械设备配置：低位水槽储罐、压缩空气缓冲罐、高位水槽储罐，真空缓冲罐，从属管路及阀门。
4.动力输送设备：不锈钢离心泵，容积式输送旋涡泵，真空水力喷射机组，空气输送压缩机。
5.检测配置：离心泵输送流量检测节造，真空输送流量检测节造；容积式输送旋涡流量检测，压力输送流量检测，离心泵输送液体温度检测，离心泵输送泵前负压、泵出口压力检测，阻力（光滑、粗糙管、部门阻力）压损检测。流量检测仪表需有：涡轮流量计、孔板流量计、玻璃转子流量计，高压玻璃转子流量计。离心泵输送的压力及流量自动检测及当场检测冗余设置。
6.当场显示检测节造仪表：选用乐山宇电智能仪表（带当场节造RS485通讯接口）。
7.当场智能仪表电器节造台：钢造喷塑内装置漏电；た掌亍⒌缌餍吐┑绫；て鞒浞炙伎既松戆踩；；同时每一组强电输出都有旋钮开关节造，保障设备安全，操作节造便捷；装有分相批示灯，开关电源，接触器，固态继电器，自锁开关，塑铜线，橡套线，屏蔽线，铝合金线槽等。
8.当场推算机节造操作台：钢造喷塑倾角内嵌式推算机节造操作台。
9.当场节造推算机
装置特点：
1.能够进行离心泵的开停车及流量调节；离心泵的气缚试验；离心泵的串、并联等操作；离心泵故障联锁实训；液位调节节造；液封调节；并引入了法兰盲板治理理想，越发切近现实操作。
2.能够实现空压机的开停车，压力缓冲罐的调节；真空泵的开停车；真空度调节等。
3.能够测定离心泵及管路个性曲线，同时能够进行直管阻力及阀门部门阻力测定。
4.能够意识并学会使用电磁流量计、孔板流量计、电动调节阀、差压变送器、光电传感器、热电阻、压力变送器、功率变送器、无纸纪录仪、声光报警器等仪表；并把握单回路、串级节造和比值节造等节造规划的执行。
项目 | 根基理论及专业课程的尝试讲授 |
尝试讲授 | 1、离心泵的机能曲线测定；能进行离心泵的开停车及流量调节； 2、阻力测定（光滑管、粗糙管）及管路个性测定； 3、拥有分歧的输送方式：泵输送、真空抽送、高位自流等；能进行流量、压力、液位的调节；使学生相识几种常用流量计（孔板流量计、电磁流量计、玻璃转子流量计）的机关、工作道理和重要特点； 4、使学生相识各类阀门的结构以及合用场所； 5、使学生相识水力喷射真空机组的结构及流量调节步骤； 6、相识离心泵的气蚀、气缚等多种不正常景象的产生原因及解除步骤。 |
操作实训 | 操作实训内容 |
开车筹备 | 1、工艺流程图的识读与表述； 2、熟悉现场装置及重要设备、仪表、阀门的位号、职能、工作道理和使用步骤； 3、依照要求造订操作规划； 4、查抄流程中各设备、管线、阀门是否处于正？底刺； 5、引入公用工程（水、电、汽）并确保正常； 6、装置上电，查抄各仪表状态是否正常；动设备试车。 |
开车 | 1、按正确的开车步骤开车，熟悉离心泵的操作； 2、正确选择流程，进行指定的尝试内容。 |
正常操作 | 1、测定离心泵的机能曲线； 2、阻力测定（光滑管、粗糙管、部门）及管路个性测定； 3、相识几种常用流量计（涡轮流量计、孔板流量计、玻璃转子流量计，高压玻璃转子流量计）的机关、工作道理和重要特点。把握流量计的标定步骤。进行流体的输送，熟悉泵送、真空抽送、压送、自流等分歧流体输送方式，相识液位的节造； 4、相识各类阀门的结构以及合用场所； 5、离心泵的开停车及流量调节； 6、真空水力喷射机组的开停车及流量调节； 7、离心泵的气蚀、气缚等多种不正常景象的产生及解除； 8、管路走向对流体输送的影响； 9、介质的个性对流体输送的影响； 10、常用容积泵（旋涡泵）的开停车及流量调节； 11、离心泵输送流量、压力的自动节造，贮罐液位的节造。 |
停车 | 1、按正常的停车步骤停车； 2、查抄停车后各设备、阀门的状态，确认后做好纪录。 |
变乱处置 | 1、会观察、处置离心泵的气蚀景象； 2、会观察、处置离心泵的气缚景象； 3、会依照要求选择、连收受路。 |
设备守护 | 1、离心泵的开、停、正常操作及日常守护； 2、各类流量计的机关、工作道理、正常操作及守护； 3、重要阀门的地位、类型、机关、工作道理、正常操作及守护； 4、温度、流量、压力传感器的丈量道理；温度、压力显示仪表及流量节造仪表正常使用。 |
可实现自动化职能 | 1、自动测定离心泵测定离心泵的机能曲线； 2、上位贮罐液位的自动节造； 3、自动测定光滑管的阻力系数；测定粗糙管的阻力系数； 4、离心泵流量、压力的自动调节。 |
监控软件 | 1、上位组态监控平台软件的熟悉、相识及使用。 |
软件 | 化工专业技术实训仿真软件一套，真实再现装置操作过程，作为学生现实操作前的仿照操练使用；软件内嵌专家评分系统，可对学生操作过程进行监控，并赐与评分，便于老师调查培训成效。 |
